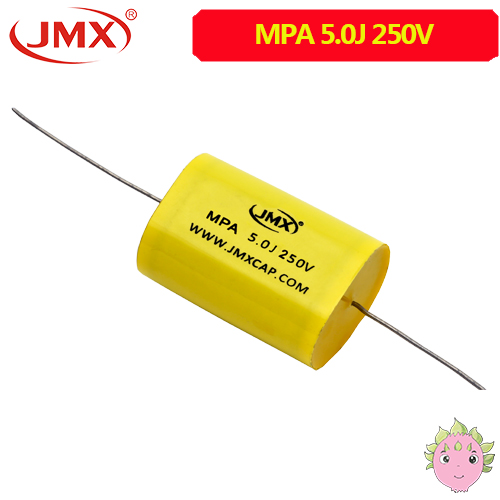

产品标题：MPA轴向电容_CBB20聚丙烯电容_5.0UF250V（扁圆形）
MPA（Axial metallized polypropylene film capacitor）聚丙烯材质，采取轴向引出方式，别称为：CBB20/轴向电容等。MPA电容属于容量可变或微调的CBB材质电容器
MPA电容产品特点：
1. 金属化聚丙烯，无感卷绕结构，轴向引出
2. 自愈性能优异
3. 外包聚酯胶带纸，两端灌注阻燃性环氧树脂
MPA电容产品应用领域：
1. 温度补偿电路
2. 定时，振荡回路
3. 功率校正，开关电源耦合用
MPA电容技术参数：
1. 电容器型号：MPA
2. 引用标准：GB/T10190(IEC60384-16)
3. 气候类别：40/85/21
4. 额定温度：+85°C
5. 工作温度范围：-40°C--+105°C
6. 额定电压：250VDC,400VDC,630VDC
7. 容量范围：0.1μF～10μF
8. 容差：±5%(J),±10%(K)，+10～-0%（T），+10～-5%(U)
9. 耐电压：1.6×R.V(DC),2s
10. 损失角：≦0.1%(1KHZat20~25°C)
11. 绝缘阻抗：≥50000MW,CR≤0.33uF
≥15000s,CR>0.33uF(20°C,100V,1min）
不在本站范围内的特殊规格或尺寸需求，可联系我们依要求设计
|
